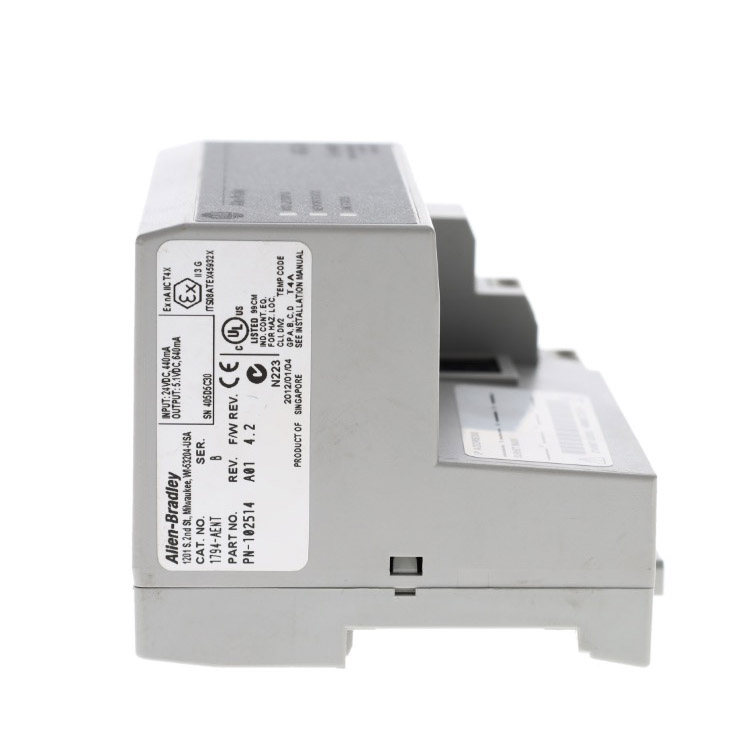

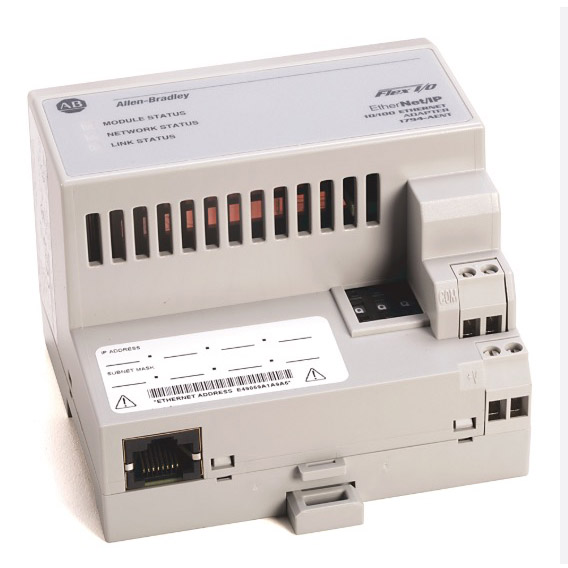

Allen Bradley 1794-AENT

Rayon Automation, sebagai pembekal Allen Bradley 1794-AENT, ialah modul penyesuai komunikasi teras bagi siri Flex I/O. Bertindak sebagai pintu masuk antara rangkaian EtherNet/IP dan modul Flex I/O, ia menukar arahan Ethernet industri kepada data asas dan memacu pelbagai modul I/O di bahagian belakang. Sila berasa bebas untuk bertanya untuk maklumat lanjut.

Hantar Pertanyaan

Penerangan Produk

Allen Bradley 1794-AENT yang disediakan oleh Rayon Automation telah melepasi piawaian pensijilan CE. Sebagai modul pertama rak Flex I/O, ia bertanggungjawab untuk memperuntukkan alamat sehingga 8 modul I/O di sebelah kanan, menjadualkan komunikasi data dan melaporkan status modul kepada pengawal. Kami menawarkan perkhidmatan pra-jualan dan selepas jualan yang sangat baik. Sila berasa bebas untuk membuat pembelian anda.

Seni bina perkakasan teras dan mekanisme komunikasi rangkaian berkelajuan tinggi

Antara Muka Ethernet Perindustrian Adaptif
Allen Bradley 1794-AENT dilengkapi dengan antara muka fizikal RJ45 standard, menyokong kadar komunikasi adaptif 10/100 Mbps. Digabungkan dengan mod Dupleks Penuh, ia boleh meningkatkan daya pemprosesan data pesawat belakang dengan ketara, menghapuskan perlanggaran rangkaian dan mencapai tindak balas penyegaran I/O tahap mikrosaat.
Sokongan penghantaran mesej tersurat dan tersirat
Sokongan asli untuk protokol EtherNet/IP. Melalui pemesejan tersirat, data undian kawalan masa nyata deterministik dikendalikan semasa menerima mesej eksplisit tidak berkala (Pemesejan Eksplisit) yang dihantar oleh CPU induk, yang sesuai untuk konfigurasi parameter dalam talian dan diagnosis dinamik.
Struktur fizikal snap-on padat
Ia menyepadukan cip pengurusan kuasa satah belakang yang cekap, yang boleh dipasang pada rel standard, seperti pangkalan terminal 1794-TB3 atau 1794-TB3S. Ia menyediakan bekalan kuasa logik yang stabil untuk keseluruhan set kad I/O FLEX yang dipasang di sebelah kanan.

Parameter

Parameter	Spesifikasi
Nombor model	Allen Bradley 1794-AENT
Jenis Modul	Penyesuai komunikasi EtherNet/IP
Sistem yang Serasi	Pengawal Logix5000 (ControlLogix, CompactLogix, dll.)
Modul I/O Maksimum Disokong	Sehingga 8 modul Flex I/O
Protokol Komunikasi	EtherNet/IP (CIP - Common Industrial Protocol)
Kadar Ethernet	10/100 Mbps adaptif
Antaramuka Fizikal	RJ45 (8-pin) (AENTR mempunyai 2 antara muka RJ45)
Topologi yang Disokong	Bintang, Pokok, Linear (memerlukan suis/ETAP); AENTR menyokong Dering Tahap Peranti (DLR)
Sambungan CIP Maksimum	Sehingga 64
RPI (Selang Paket Permintaan)	1 ms terpantas
Penggunaan Arus Satah Belakang (5V DC)	350 mA
Penggunaan Arus Satah Belakang (24V DC)	10 mA
Kapasiti Output Bekalan Kuasa Backplane	Maksimum 1.5A (5V DC)
Penggunaan Kuasa Maksimum	Kira-kira 4.5W
Arus Lonjakan (Maksimum)	5A (bertahan 10ms)
Dimensi (H x W x D)	94 mm x 94 mm x 69.5 mm (3.7 in. x 3.7 in. x 2.7 in.)
Berat badan	Kira-kira 0.21 kg (0.47 lb) (tidak termasuk asas)
Lampu Penunjuk Status	2: Status Rangkaian (NS) dan Status Modul (MS)

Seni Bina Biasa

1. Allen Bradley 1794-AENT sesuai untuk pemasangan dalam kabinet kawalan jauh yang terletak jauh dari bilik kawalan utama tetapi berdekatan dengan peralatan lapangan, seperti bilik pam, pencawang talian penghantar, dsb.
2. Ia boleh berkomunikasi serentak dengan berbilang pengawal Logix, seperti Memakan/Menghasilkan, membolehkan perkongsian data.
3. AENT dilengkapi dengan pelayan Web. Jurutera tidak memerlukan perisian khusus. Dengan memasukkan alamat IP modul melalui penyemak imbas, mereka boleh melihat status modul, statistik rangkaian, konfigurasi IP dan maklumat diagnostik sambungan.
